Izometryczne diagramy architektury, bez kombinowania
ArchFlow to edytor czytelnych i ładnych diagramów izometrycznych systemów, sieci i infrastruktury chmurowej. Używaj go w przeglądarce, postaw u siebie jedną komendą Dockera albo uruchom jako aplikację desktopową.
Co możesz zrobić
Wszystko, czego potrzeba, żeby narysować architekturę, wytłumaczyć ją innym i utrzymywać ją aktualną.

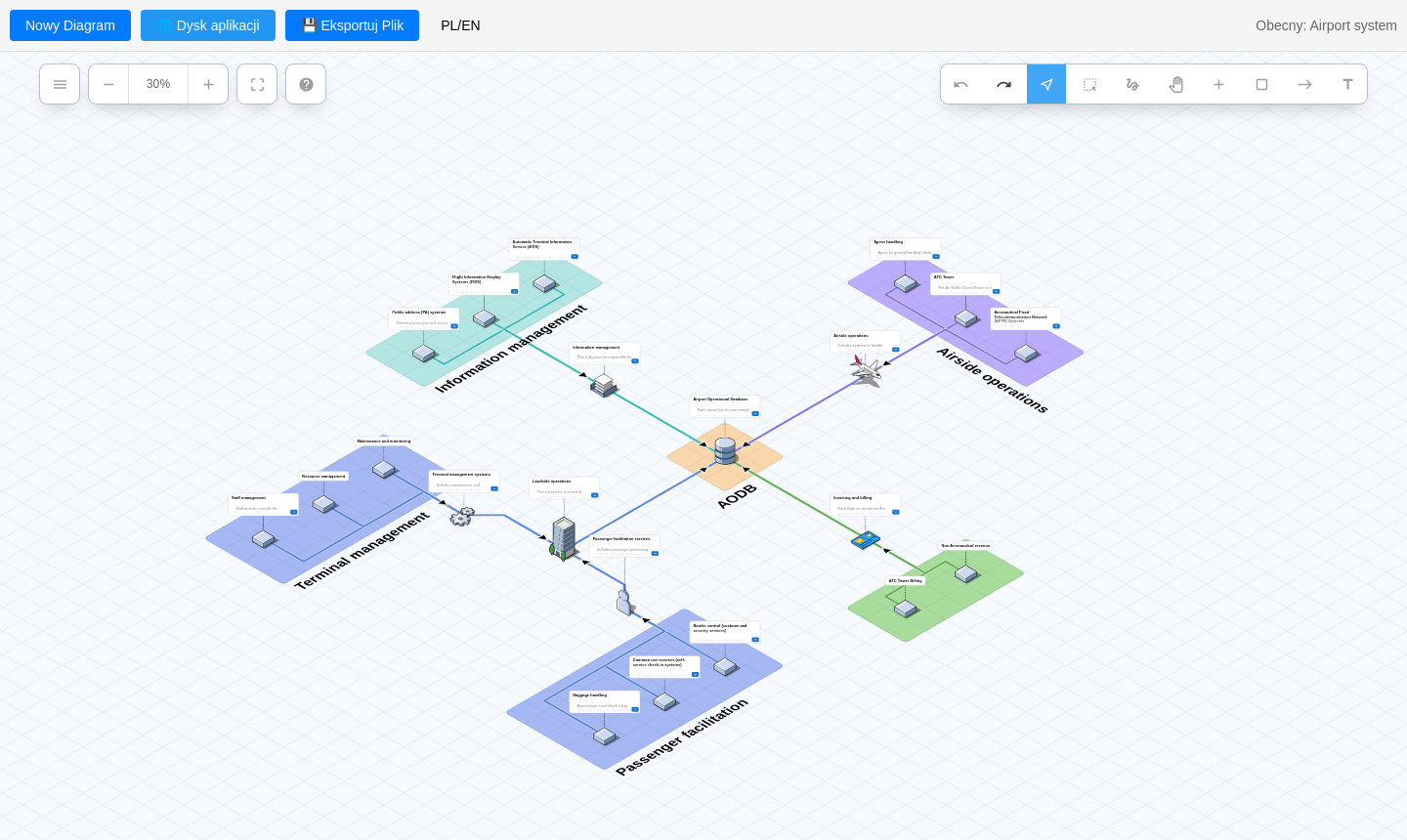

Izometryczny obszar roboczy
Przeciągaj komponenty na izometryczną siatkę, przybliżaj, przesuwaj i dopasuj cały diagram do ekranu.
Duża biblioteka ikon
Wbudowane ikony Isoflow oraz paczki AWS, Azure, Google Cloud i Kubernetes, ładowane na żądanie, żeby start był szybki.
Własne ikony
Zaimportuj dowolny obraz (PNG, SVG, JPG) jako ikonę. Zapisuje się w diagramie, więc podróżuje razem z plikiem.
Połączenia, strefy, etykiety
Łącz elementy kliknięciem albo przeciągnięciem, grupuj je w kolorowe strefy, dodawaj tekst i opisy z formatowaniem.
Szybka edycja
Cofnij/ponów, zaznaczanie prostokątem i lassem odręcznym oraz konfigurowalne skróty klawiszowe.

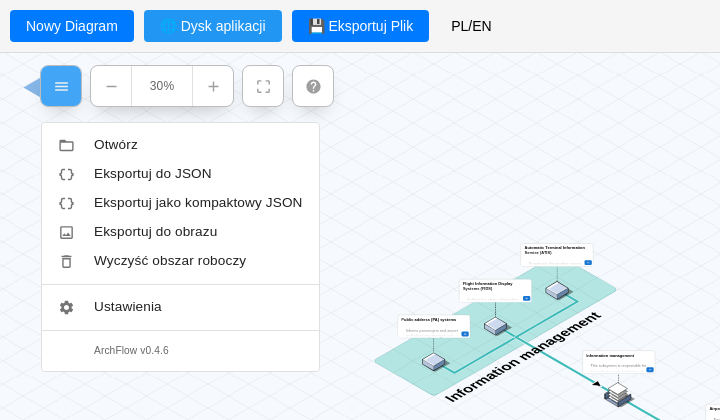

Eksport

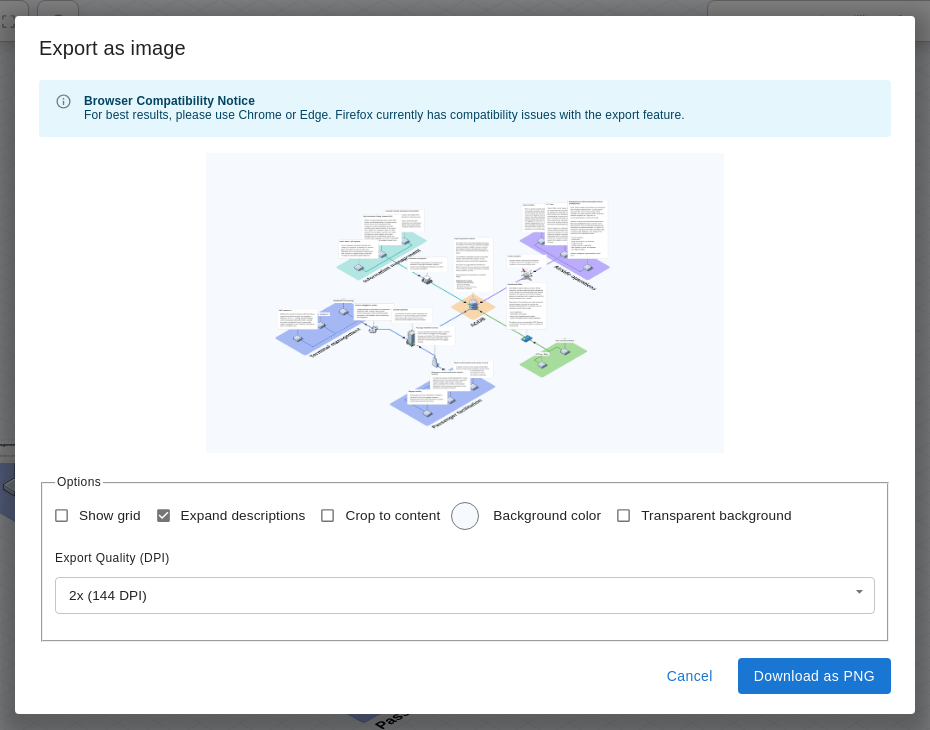

Zapisz diagram jako przenośny plik JSON albo wyeksportuj obraz PNG z wybraną rozdzielczością, tłem i przycięciem.
Zapis na Twoim serwerze
W Dockerze diagramy są zapisywane jako pliki na serwerze, wspólne dla całego zespołu, z linkami tylko do odczytu.
Aplikacja desktopowa
Aplikacja Electron dla Windows, macOS i Linuksa, która zapisuje diagramy prosto do katalogu Dokumenty.
Polski i angielski
Cały interfejs jest przetłumaczony, a wybrany język jest zapamiętywany.
Z bliska
Uruchom na swoim serwerze
Gotowy obraz jest opublikowany w GitHub Container Registry. Nie trzeba klonować repozytorium, wystarczy pobrać plik compose.
mkdir archflow && cd archflow
curl -O https://raw.githubusercontent.com/cyryllo/ArchFlow/master/compose.yml
docker compose pull
docker compose up -dPotem otwórz http://localhost:9500. Wolisz zwykłe docker run?
docker run -d --name archflow \
-p 9500:80 \
-v "$(pwd)/diagrams:/data/diagrams" \
--restart unless-stopped \
ghcr.io/cyryllo/archflow:latest- Domyślnie port 9500, więc nie gryzie się z innymi usługami na 80 czy 8080.
- Twoje dane są Twoje. Każdy diagram to zwykły plik JSON w
./diagrams. Kopia tego katalogu wystarczy za backup. - Startuje w kilka sekund, działa bez internetu. Wszystko jest w obrazie.
- Sam wstaje po awarii albo restarcie maszyny.
- Łatwa aktualizacja:
docker compose pull && docker compose up -d. Diagramy zostają.
Brak logowania. Każdy, kto otworzy adres, może edytować diagramy w Dysku aplikacji. Trzymaj go w zaufanej sieci albo za reverse proxy z uwierzytelnianiem.
Dwa sposoby na zachowanie pracy
Używaj jednego albo obu. Działają niezależnie.

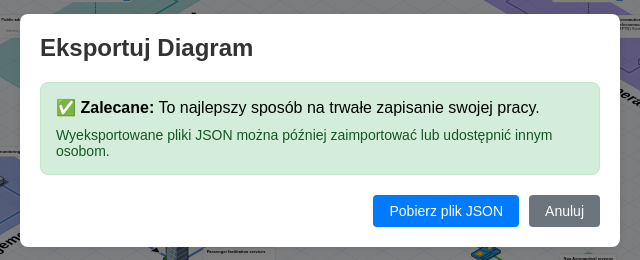

💾 Pliki na Twoim komputerze
Pobierz diagram jako plik .json i otwórz go ponownie później.
- Dostępne wszędzie, także w tym demo
- Plik zawiera wszystkie ikony, także zaimportowane
- Idealne do kopii zapasowych i wysyłania diagramów innym
- Do tego eksport diagramu jako obraz PNG

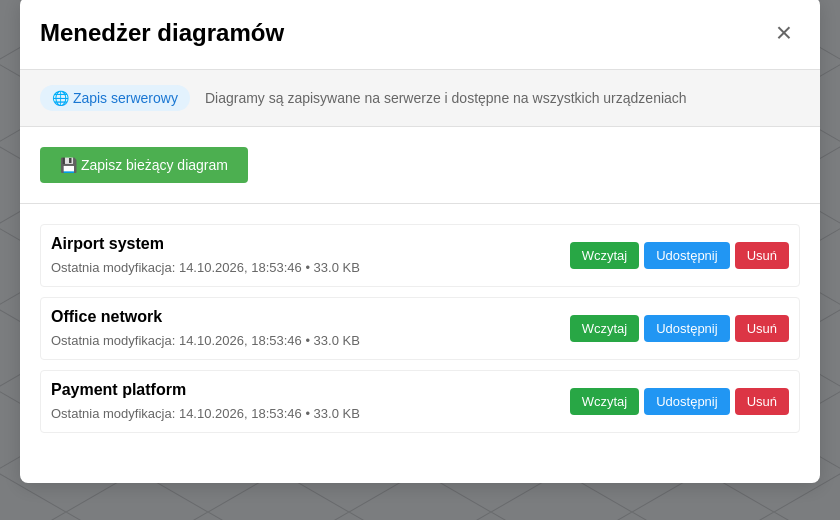

🌐 Dysk aplikacji
ArchFlow sam przechowuje listę nazwanych diagramów.
- Docker: pliki w
./diagramsna serwerze, wspólne dla zespołu - Aplikacja desktopowa: pliki w
Dokumenty/ArchFlow - Linki tylko do odczytu (Docker)
- Zapis jest ręczny, znacznik „Zmodyfikowany” pokazuje niezapisane zmiany
Hostowany jako zwykła strona (tak jak demo) ArchFlow może trzymać diagramy tylko w pamięci przeglądarki. Jest ona mała i znika po wyczyszczeniu danych przeglądarki, więc używaj Eksportuj Plik, żeby nie stracić pracy.
Wypróbuj teraz
Demo to prawdziwy ArchFlow, działający w całości w Twojej przeglądarce. Nic nie jest wysyłane na serwer. Diagramy zostają tylko w przeglądarce, więc wyeksportuj je do pliku, jeśli chcesz je zachować.
